台车试验组织
1）台车
为保证车体刚度，台车主要采用型钢材料进行加工制作，主要包括鼻端、车体、轴和轮4部分，总质量为2t。图3-4-2为制作 完成的台车结构。
2）试验护栏及基础

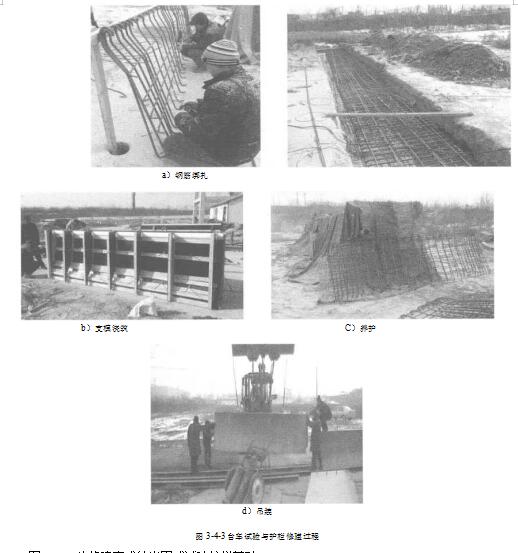

试验护栏以及基础的长度均为20m, 修建过程包括模板制作、钢筋绑扎、支模、 混凝土浇筑、混凝土养护、护栏预制块吊装等工序，部分施工过程照片如图3-4-3所示，严格按混凝土冬期施工进行质量控制。

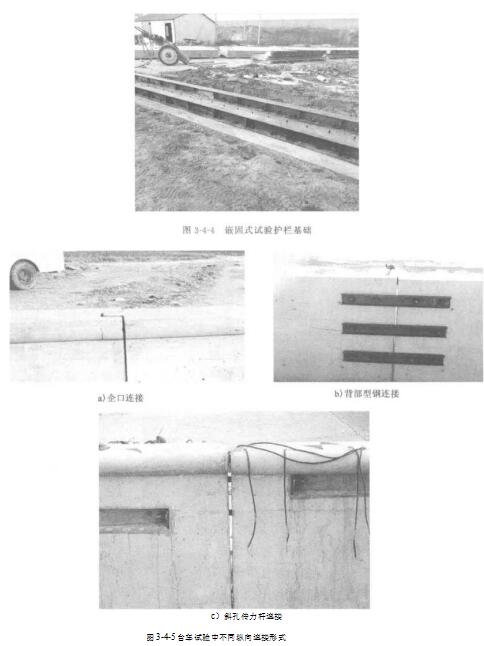

图3-4-4为修建完成的嵌固式试验护栏基础。
图3-4-5为修建完成的不同纵向连接形式的护栏预制块，纵向连接包括企口、背部型钢和斜孔传力杆连接三种形式。
3）检测仪器

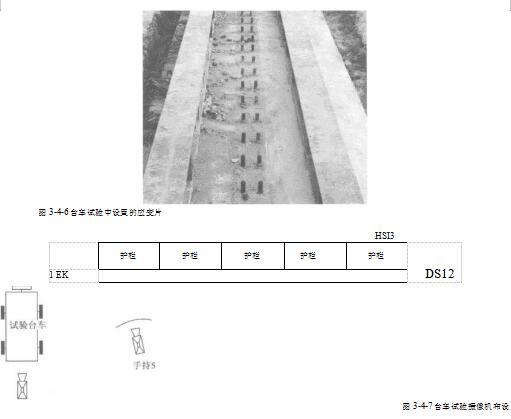

为深入分析可拆装混凝土护栏的受力特性，如图3-4-6所示，在基础钢筋以及连接螺栓中埋设应力应变片。
如图3-4-7所示，在台车试验中布设5部摄像机，其中摄像机1、2、4分别从左侧、 右侧、后方拍摄试验过程，摄像机3从侧后方拍摄护栏的变形损坏，摄像机5拍摄台车碰撞护栏过程。
