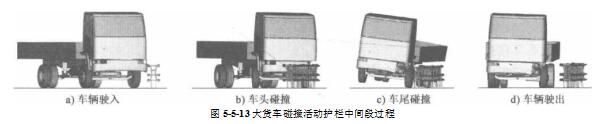

      建立大货车（车重lot、碰撞速度60km/h、碰撞角度20。）碰撞活动护栏中间段仿真模型。 图5-5-13为大货车碰撞活动护栏中间段过程图。碰撞后车辆顺利驶出，没有发生穿越、翻越、 骑跨护栏等现象。

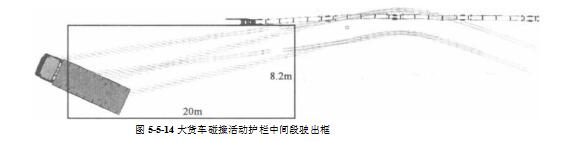

      图5-5-14表示了大货车碰撞活动护栏中间段行驶轨迹,可以看出满足“新标准”驶岀框要求，大货车驶离后未翻车。

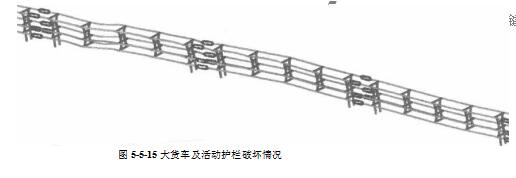

      图5-5-15为大货车碰撞后的护栏破坏情况。护栏发生很明显变形，且变形范围大，但未发生严重破坏。
      通过以上分析可见，大货车碰撞新型钢管预应力索活动护栏中间段各项指标均满足“新 标准”要求。
