新型钢管预应力紊活动护栏一体化设计
新型钢管预应力索活动护栏一体化设计围绕活动护栏中间段一体化设计，中间段、端部与中分带护栏的一体化设计这两方面展开。
活动护栏中间段一体化设计
钢管预应力索活动护栏的主体在于钢管与索的结合。钢索属于柔性材料，缓冲能力强，防护效果好，但若单独使用护栏最大动态变形较大，容易引发二次事故，而且其强大的反弹力很 容易引发二次碰撞;通过钢管组成的桁架属于半刚性结构，具有一定的刚度和柔度，钢管的变 形可以有效吸收碰撞能量,并有良好的导向性能，但若要达到较好的防撞性能需耗材巨大，且开启移动困难，不适合单独使用。通过锚固构件将钢索与钢管相结合，同时施加预紧力，可以结合钢管与钢索的优点，通过合理的匹配钢管结构的规格和钢索预紧力的大小等因素，使结构 达到防护性能强、导向性能好、最大动态变形量小、耗材少的最佳效果。
1）框架单元设计
在保持护栏防护能力的前提下，为了使新型钢管预应力索活动护栏中间段方便开启，并方便组装和运输，钢管预应力索活动护栏需要设计为分节结构，并且每节结构长度需适中,考虑 到防撞能力及中分带开口长度和运输安装情况，长度设置为5m或6m是较为合适的。

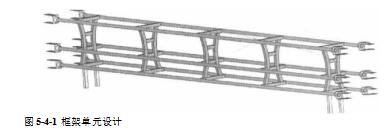

框架单元需要具有足够的强度，并保持足够的整体性。设计保留原钢管预应力索活动护 栏三层两排共六根钢管索横梁的结构特点，每节的钢管索横梁间与5个横向连接框架一起组 成的桁架,每节框架单元之间釆用纵向连接构件连接，如图5-4-1所示。
