以第2章建模方法为基础，建立中间连续梁柱式波形梁活动护栏仿真模型，并分别进行小客车、大客车和大货车碰撞仿真分析。
1）小客车碰撞

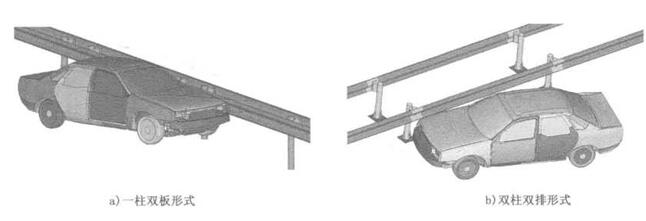

建立小客车碰撞中间连续梁柱式波形梁活动护栏仿真模型（碰撞条件为车质量1.5t、碰撞速度100km/h、碰撞角度20°）,如图6-4-1所示。

图6-4-1小客车碰撞中间连续梁柱式波形梁活动护栏仿真模型
小客车碰撞中间连续梁柱式波形梁活动护栏仿真计算结果如图6-4-2所示，可见小客车碰撞一柱双板波形梁活动护栏后发生侧翻，碰撞双柱双排波形梁活动护栏后护 栏发生大变形，导致小客车不能顺利驶出。
