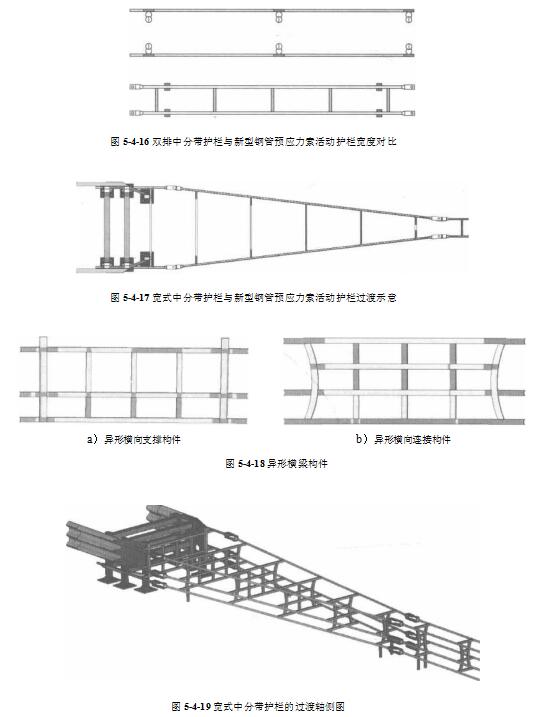

宽式中分带护栏端头两侧迎撞面距离较远，活动护栏到中分带护栏的过渡更加困难，图 5-4-16为宽度2m的中分带护栏与新型钢管预应力索活动护栏的宽度对比图。若要实现过渡位置的安全平顺，需要对活动护栏架构进行较大调整,来实现整个防护的一体化。
      隐患，因此通过设置异形端部框架和异形钢管预应力索桁架完成过渡，如图5-4-17所示。
      通过增加端部框架横梁长度增大端部框架宽度，以适应中分带护栏宽度，加宽的端部框架采用6根立柱，原“王”字形横向支撑框架进行相应的加强，如图5-4-18a）所示。异形桁架两侧的钢管索横梁由宽到窄布置，横向连接构件同样进行相应的改变和加强如 图5-4-18b）所示。通过渐变宽度的异形钢管预应力索桁架最终实现宽度的过渡，结构如 图5-4-19所示。

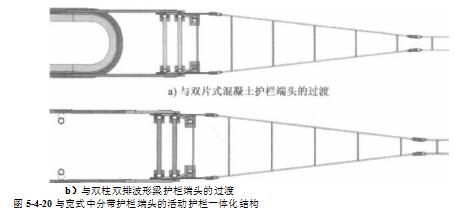

      按照上述方式，活动护栏端部到中分带护栏端头宽度相适应,过渡方式与窄式中分带护栏相同:双片式混凝土护栏端头釆用三波梁板直接锚固在混凝土护栏上，如图5-4-20a）所示；双 柱双排波形梁护栏端头采用过渡板平顺搭接即可，如图5-4-20b）所示。

结合一体化设计方法与计算机仿真的手段，得到了新型钢管预应力索活动护栏一体化设计结构，其安全防护性能仍需进行进一步分析研究。
