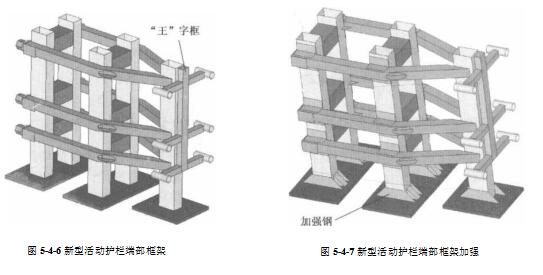

端部框架实现对活动护栏中间段的有效锚固和自身结构的协调。端部框架锚固在端部基 础上，可实现对活动护栏中间段的锚固，这是活动护栏中间段可以有效防护车辆的关键。端部 框架需要具有足够的强度和刚度，否则车辆碰撞时产生的巨大的拉力和剪切力会直接破坏端 部框架结构或造成过大的变形，这些情况均不利于对车辆的安全防护，但若过强则结构沉重臃 肿，不便于运输安装及后期维护,也增加工程材料量。综合考虑端部框架与活动护栏中间段的 连接、对车辆的导向功能、结构强度,对端部结构进行精简设计。通过计算机仿真迭代计算，得 到更为经济的高强端部结构为:釆用5根立柱成三排排列，靠近中间段的第一排立柱为单根，后 两排分别为两根，立柱之间连接导向管和钢管横梁，以对碰撞端部的车辆进行导向并使框架整体 协同受力。在第一排立柱前方设置“王”字形支撑框架进行支撑加强。设计结构安全、精简、美 观、轻便、便于运输施工且经济性佳，如图5-4-6所示。端部框架立柱底部及立柱与导向管、横梁 焊接处等薄弱点可通过增加钢板适当加强，如图5-4-7所示。
