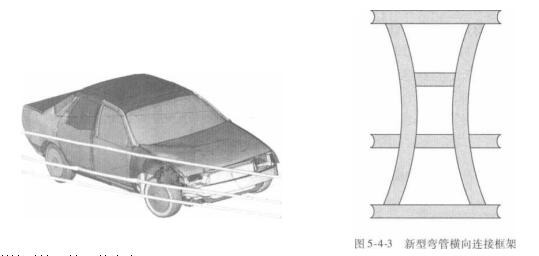

六根钢管索横梁通过横向连接框架将连接为一个整体，因此需要横向连接框架具有较高 的整体性和强度，且上下之间的连接要考虑车辆碰撞中可能发生绊阻。经过结构研究和制作 工艺研究，横向连接框架设计为类“目”字形，结构如图5-4-3所示，共4根横梁，从上到下为第 一根、第三根、第四根横梁与钢管索横梁等高并直接焊接相连，因为上层与中层钢管索横梁间 距稍大，在横向连接框架中增加第二根钢管索横梁用于加强框架结构强度，框架两端竖向支撑 柱釆用两根向内凹的钢管，各部件均釆用钢管，如此整个横向连接框架制作均采用通用件，工艺简单,便于护栏后期维护,结构整体协调性好,制作产生的废料少，弯管结构的设计可以减少车辆碰撞时绊阻情况的发生。
