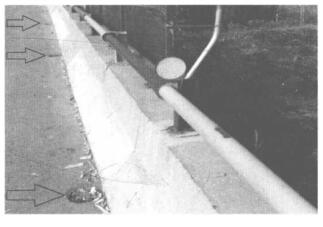

根据相关规范规定及研究确定的安全性能指标,对跨铁路桥梁护栏配套设施进行协调性设计,包括桥面排水协调性设计与防抛设施协调性设计。 桥面排水协调性设计 跨铁路桥梁护栏改造结构若侵占桥面宽度,将对桥面排水系统造成影响,因此需根据相关规范要求对桥面排水系统与跨铁路桥梁护栏改造结构之间进行协调性设计。 原有跨铁路桥面排水设计 图4-7-1为原有跨铁路桥面排水设计的现场图,可见泄水孔设置在桥面行车道边缘处,其顶面略低于周围桥面铺装(利于桥面水向泄水孔汇流并增加截流率),桥梁表面水可通过桥面横坡与纵坡排向行车道两侧,经泄水孔汇集到排水管,最后流入地面排水设施中。
|
