包封式结构
时间: 2023-05-08 21:16:40 阅览数: 246 次 来源: 阳台护栏_围墙护栏_阳台栏杆_围墙栏杆_中晶金属制品 滚屏(右键暂停)


      植筋加高式护栏改造方案将原组合式护栏改造为钢筋混凝土护栏,改造后护栏的安全性 能可得到有效提高,但护栏上下部分别为新浇筑混凝土和原护栏墙体混凝土,颜色略有差异, 视觉效果不佳。因此在植筋加高式改造方案的基础上,提出包封式改造方案。
      按照(D81-2006细则》中SS级加强型坡面桥梁混凝土护栏设计墙体结构,在充分利用 原有混凝土结构的基础上,通过对桥梁护栏迎撞面和顶部进行钢筋混凝土包封,达到改造的目 的。由于护栏混凝土墙体迎撞面为同期浇筑,视觉效果较好。

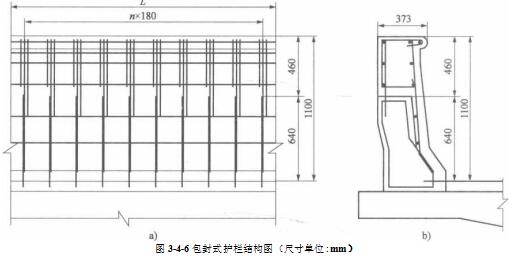

      具体改造方案为:拆除原上部钢结构,在原混凝土墙体顶部植筋,凿开原混凝土墙体底部 露出原护栏筋,与包封筋焊接,再按改造后轮廓绑筋,将原混凝土墙体迎撞面由新泽西坡面更 新为规范中的加强型坡面。根据以往护栏设计经验,设计新浇筑墙体迎撞面锚固钢筋为直径 16mm的DI级钢筋,背部植筋与其他竖向钢筋为直径12mm的1H级钢筋,间距180mm;纵向配 筋为直径12mm的皿级钢筋9根。护栏路面以上有效高度为1.1m,包封式护栏设计结构如 图3-4-6所示。

包封式护栏结构图
