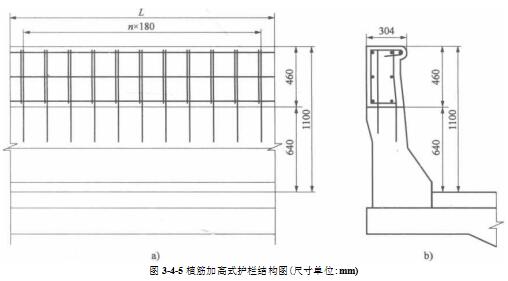

1)方案设计 基于钢结构改造方案得到的组合式护栏结构具有景观通透的效果,但其造价较高。钢筋混凝土护栏具有造价低、较易达到高防撞等级的特点,将原桥梁组合式护栏改造为钢筋混凝土 护栏结构是较理想的选择。基于再利用原则,从安全性和施工方便性角度提出两种钢筋混凝土改造方案。由于钢筋混凝土护栏较易达到较高防撞等级,釆用SS级防护目标进行方案 设计。 (1)植筋加高式结构 以混凝土结构替换原护栏上部钢结构,采用在原有混凝土基础上植筋和浇筑混凝土的方式进行改造,并参照加强型坡面在护栏顶部迎撞面设置阻爬坎,这样可更有效防止车辆侧翻。 该方案充分利用了原有混凝土结构,可有效提高护栏安全防护性能,同时节省护栏改造工程 成本。 具体改造方案为:拆除桥梁组合式护栏上部钢结构,在混凝土墙体上设置混凝土加高段, 加高段的竖向钢筋釆用植筋方式锚固于原护栏混凝土墙体内,在加高段混凝土上方设置阻爬坎。设计加高段墙体迎撞面植筋为直径16mm的in级钢筋,背部植筋与其他竖向钢筋为直径 12mm的ID级钢筋,间距180mm;纵向配筋为直径12mm的ID级钢筋7根。护栏路面以上有效高度为1. Im,植筋加高式护栏设计结构如图3-4-5所示。
|
