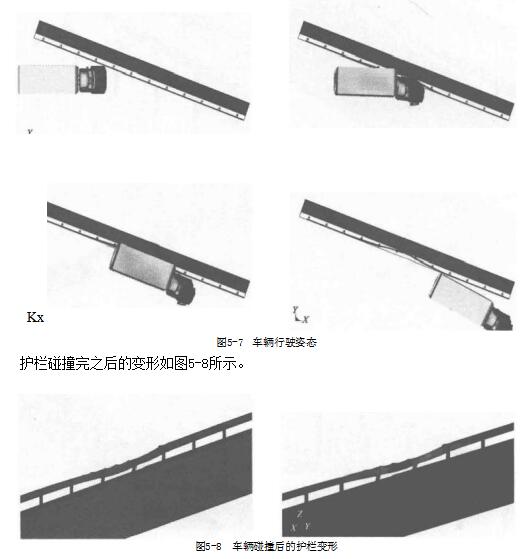

车辆碰撞护栏整个过程如图5-7所示。

综合分析：

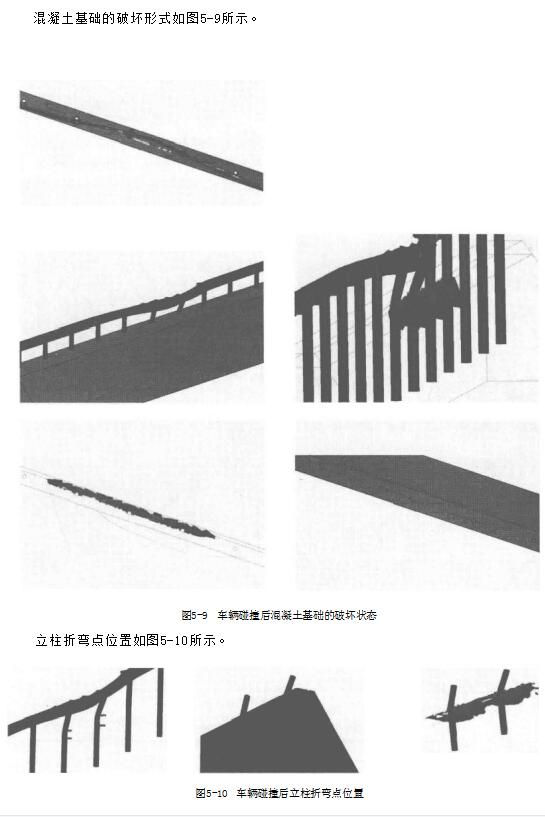

      (1)车辆碰撞点附近的立柱对下部基础的影响范围为7m,且下部混凝土基础与土壤基础共同作用，整体混凝土基础出现明显裂缝，其裂缝最大宽度为8mm,长度为6m,且先于土 壤基础破坏。
      (2)碰撞点附近的整体混凝土出现整体裂缝，立柱折弯点出现在250mm处，折弯点较为合理，对车辆横向支撑力足够。
      (3)车辆碰撞护栏之后，车辆在碰撞点附近的行驶轨迹较好，护栏整体变形不大，且碰撞点附近立柱处的20cm整体混凝土基础破坏较为合理，碰撞车辆能够顺利导出，满足碰撞标准要求。
