在用护栏材料动态拉伸试验加载应变率范围在500～2500之间，主要试验结果见表4-6。 试验中发现，在应变率小于1600(1/s)时，试件在试验后未发生断裂，因此无法得到其断后延伸率和收缩率。由于应力波的反复作用，在大应变率加载条件下，入射杆在撞击吸收杆后会反弹向后运动，使未断伸长的试件或断裂的试件在断后受到较大的压缩作用，从而使本已拉伸的试件有一定的墩粗，并且破坏了断面的形貌。因此，在较大的发射气压作用时无法得到试件真实的断后延伸率。

    在用护栏材料强度与应变率之间的关系如图4-14所示，由图可知，随着应变率的提高，材料的强度明显提高。

    新护栏材料动态拉伸试验加载应变率范围在500～2500之间，主要试验结果见表4-7。 试验中发现，在应变率小于1100(1/s)时，试件在试验后未发生断裂，因此无法得到其断后延伸率和收缩率。

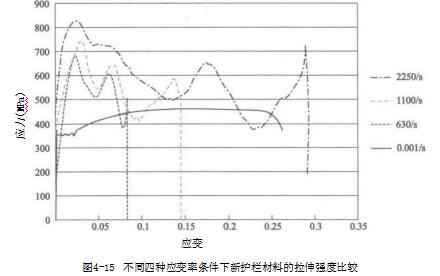

    新护栏材料强度与应变率之间的关系如图4-15所示，由图可知，随着应变率的提高，材料的强度明显提高。

      由于动态试验条件的限制，无法准确得到高应变率条件下材料的弹性模量。此外，应变率较低的加载试验中，由于只能得到单次加载脉冲的数据，试件并未拉伸到最大应力状态，因此测得的材料强度比实际要低，趋于保守.
