常温准静态拉伸试验结果
      在用护栏材料常温准静态拉伸试验加载速率为3.6mm/min,名义应变率为0.001(1/s), 应力一应变曲线结果如图4-12所示。需要说明的是，由于试件是片状的，加工试验段的精度不好控制，会造成试验结果有些许的差异。

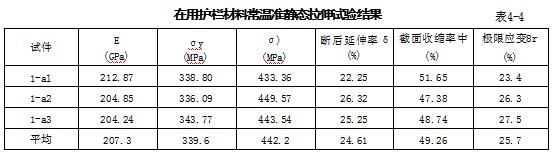

      通过对试验数据进行处理，得到了各个试件的弹性模量、屈服应力及抗拉极限，结果见表4-4。由此可以得出，该规格试件的平均弹性模量为E=207.3GPa。该材料有明显的屈服平台，其平均屈服强度σ,=339.6MPa,平均抗拉强度σ=442.2MPa,平均极限应变8r=25.7%。
经测量试件试验前后的变形，可得到试件的平均断后延伸率为24.61%,而截面收缩率为49.26%。

    新护栏材料常温准静态拉伸试验加载速率为3.6mm/min,名义应变率为0.001(1/s), 应力一应变曲线结果如图4-13所示。

      通过对试验数据进行处理，得到了各个试件的弹性模量、屈服应力及抗拉极限，试验结果见表4-5。由此可以得出，该规格试件的平均弹性模量为E=202GPa。该材料有明显的屈服平台，其平均屈服强度σ,=345.6MPa,平均抗拉强度σ,=462MPa,极限应变8r=23.8%。
      经测量试件试验前后的变形，可得到试件的平均断后延伸率为24.61%,而截面收缩率为47.3%。
